雷达式水位计

雷达式水位计

产品型号：FT-LD1

产品价格：4200元

产品品牌：风途

山东风途科技专业生产雷达式水位计FT-LD1，仪器研发生产经验丰富，提供雷达式水位计价格方案，雷达式水位计操作简单快速，仪器型号齐全，欢迎来电咨询！
在线咨询联系我们
  • 产品详情
  • 相关产品
  • 相关文章

1、雷达式水位计产品概述

雷达式水位计又称水位雷达，雷达式水位计是非接触时水位测量仪器，通过往水面发射高频激光光束，接受水面反射比，测量到水面的距离，测量中不与水面接触。雷达式水位计是专门针对水位测距设计的，该模块采用FMCW模式，非接触式安装设计，体积小巧，结构紧凑。精度高，功耗低，抗干扰能力强，适用于湖泊河流、山洪预警、蓄水池、污水管网等水位监测。

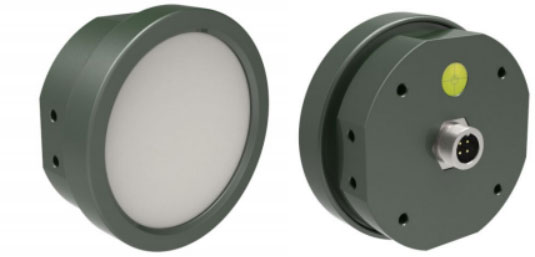

雷达式水位计


2、雷达式水位计产品主要参数指标

参数符号最小值典型值最大值单位说明
发射机






发射频率ƒ77
81GHz带宽 4G
输出功率（EIRP）Pout
1320dBm
天线角度（参考图4）






波束宽度（-3dB）水平方向
14
°

垂直方向
10
°
电源






工作电压VCC91224V
工作电流ICC
20
mA典型值
环境






工作温度TOP﹣45
+85℃
尺寸（长x 宽x 高）Φ74 x 29.7(带外壳)，60x38x1.2(模块)mm
重量100g
测量指标：






测距范围0.1~40m
测量精度±5mm
分辨率1mm
数据刷新40ms 最快

说明：雷达工作频段为80GHz，测距的范围40米为最大测量范围，根据物体

RCS 的大小，探测距离的最大值会有偏差。

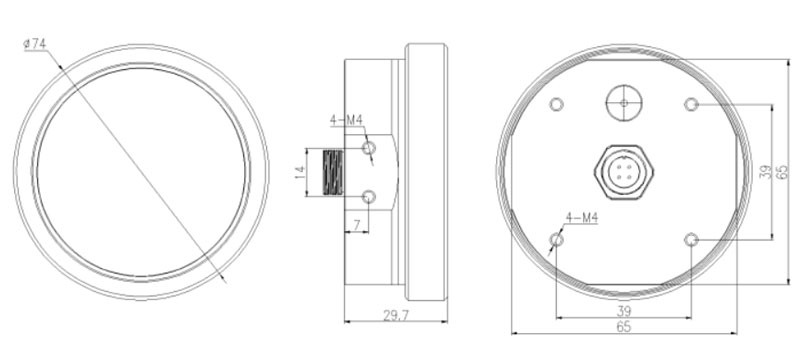

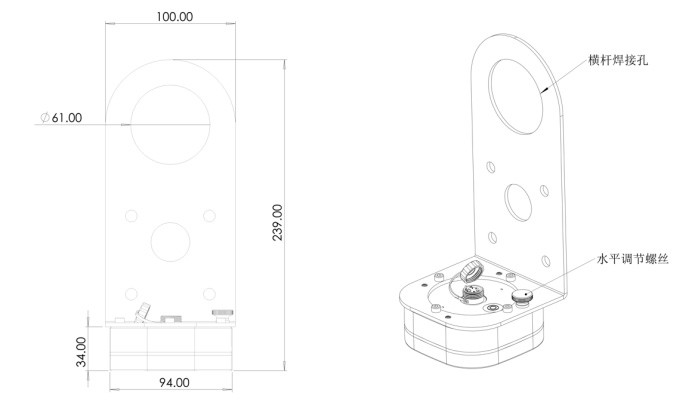

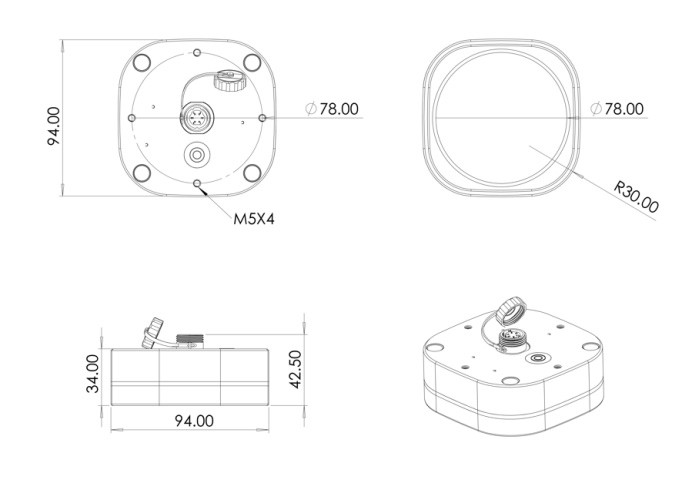

3、雷达式水位计产品尺寸

雷达式水位计产品尺寸
